Mi az ipari formatervezés, más néven műszaki rajz?
Először is, magyarázzuk el, mi is az a műszaki rajz.
A műszaki rajz az elemek, termékek, épületek, ipari részek és tervek pontos ábrázolásából áll, a különböző nézeteknek megfelelően.

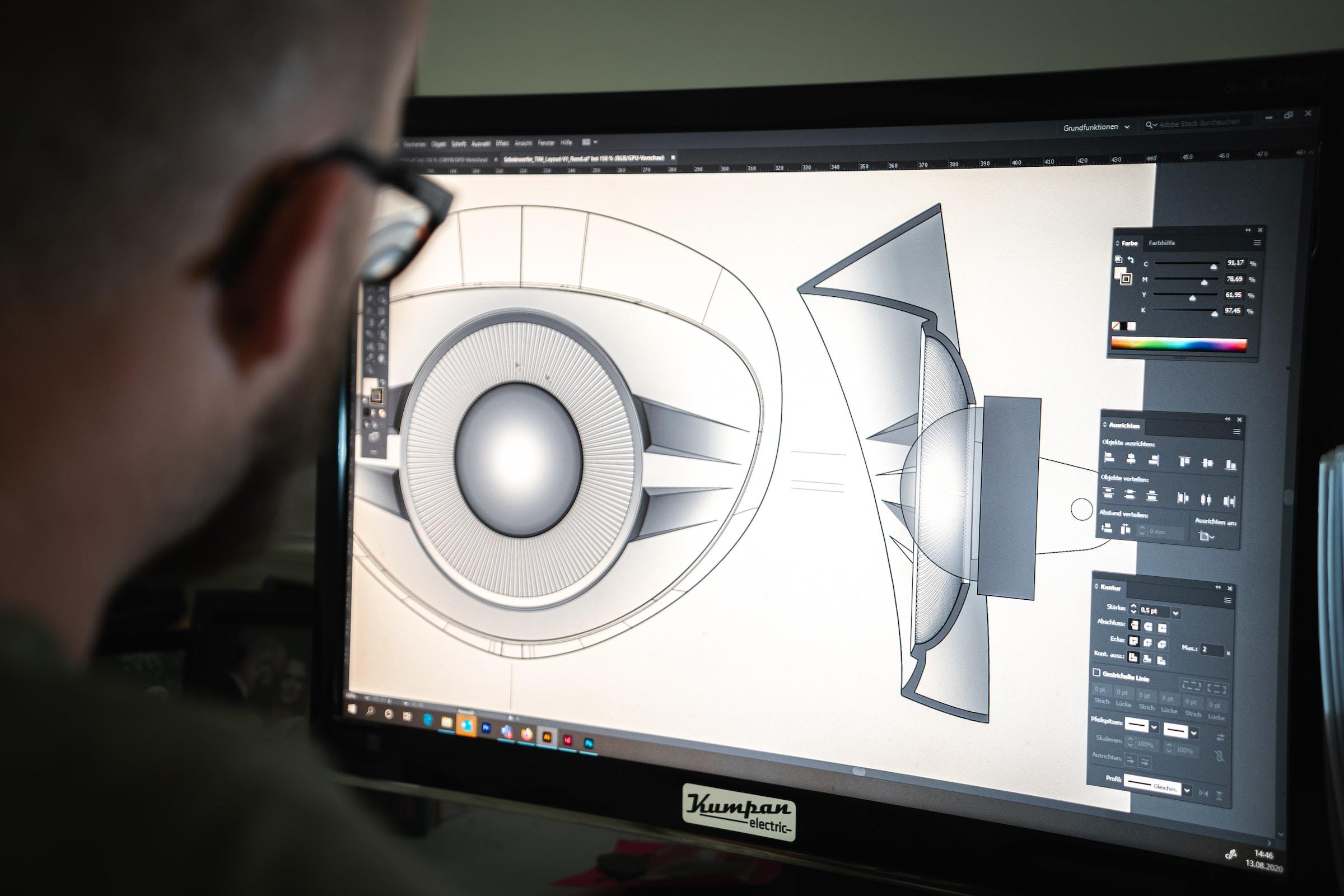

Régebben a tervrajzokat kézzel rajzolták a rajztáblánál, de a mai rajzolók elhagyták a vonalzót és a körzőt. Ehelyett elsősorban számítógéppel dolgoznak, CAD (Computer-Aided Design) (magyarul: számítógép által támogatott design) és CADD (Computer-Aided Design and Drafting) (magyarul: számítógép által támogatott vázlatolás és design) szoftverek segítségével.
A műszaki rajznak számos előnye van:
- Egy koncepció formai és leíró ábrázolása annak érdekében, hogy az megfeleljen a tervező által elképzelteknek,
- Az adatok technikai kommunikációja a projektben részt vevő szakmák számára (tervek, működési elvek, általános rajzok stb.).
A műszaki vagy ipari rajz a gépészetben, az építőmérnöki, a villamosmérnöki és az elektronikai szakmákban használható. A tervezésért felelős mérnöki csapatok számára elengedhetetlen a prototípus elkészítéséhez.
Az ipari rajz figyelembe veszi a rajzolónak adott előírások minden elemét. A továbbított információk között szerepelnek az alkatrészek méretei, alakja és a felhasznált anyagok. A vázlatok és ábrák elkészítésével a rajzoló segít a projekt megbízhatóságának ellenőrzésében, a kockázatok és a gyártási költségek elemzésében is.
Legyen szó akár egy ipari termék létrehozásáról, akár egy építészeti projekt megvalósításáról, a műszaki rajz az első lépés a koncepció megvalósításában.
Számos ágazatban használják:
- Autóipar,
- Repülés,
- Gépészet,
- Lakberendezés,
- High-tech,
- Épülettervezés...
A műszaki rajzoló a terméktervezési folyamat középpontjában áll. Az ő rajzai jelentik a kapcsolatot a tervező és a gyártó között. A projektért felelős mérnökökkel egy csapatban dolgoznak.
Az ipari formatervezés különböző típusai
Az ipari rajzoló feladata különböző típusú rajzok készítése.
Ezek több kategóriába sorolhatók:
- A vázlat: ez a projekt első változata. Általában szabadkézzel készül, és közelítő jellegű marad, de a koncepció kezdeti általános elképzelését adja. Hasznos a tervezési fázisban. Természetesen a vázlatkészítést a rajz más ágazataiban is használják, például a megfigyelési rajzolásban. De a karikatúra rajzolásban például soha.
- Diagram: ez egy szimbólumokon alapuló szabványosított rajz, ami egy termék funkcióinak és jellemzőinek gyors, egyszerűsített ábrázolására használható,
- Általános rajz: ez egy méretarányos rajz, ami a projekt egészét ábrázolja, nem sematikus formában. A tervezési fázisban használják, mert kiemeli a választott megoldásokat,
- A meghatározási rajz: ez a termék teljes leírását tartalmazza. Bemutatja az összes alkatrészt és azok funkcióit. Hasznos dokumentum, amikor a tervező bemutatja a projektet a gyártónak,
- A gyártási rajz: a definíciós rajzok alapján a gyártási rajz hasznos információkat nyújt a végterméket alkotó alkatrészek gyártásához,
- Részletrajzok: ezek a projekt egy-egy részének nagyításával készültek. Az egész egy adott elemének kiemelésével a tervező ezeket a részleteket egy adott pont tisztázására használhatja. A részletrajz gyakran kiegészíti a gyártási rajzot.
Milyen szabványok vonatkoznak az ipari formatervezésre?
Az ipari formatervezésre különleges szabványok vonatkoznak. Mindenki számára világosnak és könnyen érthetőnek kell lennie. A műszaki rajzoló ezért tiszteletben tartja a szabványosított normákat.
Ez egy olyan szakma, ahol elengedhetetlen a szigorú szabálykövetés. Az ipari formatervezésre vonatkozó szabványok számos fontos pontot tartalmaznak.
Skálák és formátumok
A műszaki rajz céljától függően nem mindig lehetséges a tényleges méretben történő ábrázolás. Ezért méretarányok segítségével kicsinyítjük vagy nagyítjuk a modellt, hogy azt egy papírlapon ábrázolhassuk.
A formátumokat is szabványosították. 5 formátum létezik:
- A 4: 210 x 297 mm
- A 3 : 420 x 297 mm
- A 2 : 420 x 594 mm
- A 1 : 840 x 594 mm
- A 0 : 840 x 1188 mm
A hajtogatási folyamat sem bíz semmit a véletlenre. A lapokat mindig úgy kell összehajtani, hogy beférjenek egy A4-es mappába.
Összehajtogatva a címlap mindig látható lesz, anélkül, hogy a lapot kihajtanánk.
Ez megkönnyíti a dokumentumok archiválását.
A címlap
Ez egy olyan doboz, amely bizonyos mennyiségű kötelező információt tartalmaz a tervvel kapcsolatban. Az itt megadott elemek a következők:
- A darab neve,
- Az alkalmazott skála,
- A tervező és a cég neve,
- A vetítési mód (európai vagy amerikai),
- A dátum,
- A formatervezési minta.
A kartus mérete és a lapon való elhelyezkedése is egyértelműen meghatározott. Hagyományosan a rajz jobb alsó részén található. Az alkalmazott iktatási módszertől függően ez a pozíció változhat. A címlap célja, hogy a rajz tartalmát anélkül lehessen azonosítani, hogy ki kellene hajtani a rajzot.
Az ipari formatervezési minták jellemzői is megfelelnek az NF E 04-520 ISO 128 által meghatározott pontos szabványoknak. Ezek közé tartoznak a következők:
- Vastag vonalak,
- Finom vonalak,
- Nagyon finom vonalak,
- Szaggatott vonalak,
- Teljes körű funkciók.
Ez a sokféle vonal lehetővé teszi a tervező számára, hogy konkrét információkat adjon az ábrázolt elemekről. A szaggatott vonalak például rejtett elemeket ábrázolnak, míg a vékony vonalakat a méretezéshez használják.
A nézetek
A műszaki rajzoló munkájának középpontjában a nézetek állnak. A rajzoló a tárgyat különböző nézetek segítségével ábrázolja, lehetővé téve a tárgy teljes bemutatását minden szögből.
A rajz tehát 6 különböző nézetet ábrázolhat: elölről, hátulról, balról, jobbról, felülről és alulról.
Az elrendezésük is pontosan meghatározott. Kétféle konvenció létezik: amerikai és európai.
Az európai egyezmény szerint a nézetek elhelyezése a nézeti vetületi rendszer figyelembevételével történik. A gyakorlatban ez azt jelenti, hogy ha egy tárgy jobb oldala felé néz, akkor a tárgyat balra vetítik. A jobb oldali nézet tehát a rajz bal oldalán jelenik meg. Egy műszaki rajzon ezért a :
- A felülnézet az elülső nézet alatt látható,
- A bal oldali nézet az elülső nézet jobb oldalán látható,
- Az elülső nézet felett látható az alsó nézet,
- A rajz jobb szélén található a hátsó nézet, a bal oldali nézet mellett...
Tanulj ipari formatervezést magántanárral
Miért ne tanulhatnál ipari formatervezést a lehető leggyorsabban: vegyél pár órát egy profi rajztanárral!
A magánrajzóráknak számos olyan erénye van, amiket a diákok nagyra értékelnek, de mindenekelőtt a rajztanár és a diák közötti tanításon és megértésen alapulnak. A tanulók az órák során személyre szabott támogatásban és hasznos tanácsokban részesülnek.
A magántanulás lehet öncélú vagy a természettudományos és műszaki szakképzés kiegészítője. Az este vagy az iskolai szünetekben tartott órákon a tanulók mindent megtudhatnak, amit a munkarajzokról, a speciális gépekről vagy a mechanikai alkatrészekről tudni érdemes.
Milyen karrierhez vezethet a műszaki rajz?
Mint már láttuk, a műszaki rajzot számos tevékenységi területen használják.
A műszaki rajzoláshoz kapcsolódóan is számos munkakör létezik.
Szeretnél ezen a területen karriert csinálni. Íme néhány ötlet...
Az ipari vagy műszaki tervezés számos szakmát foglal magában. Általában tervezőirodákban vagy ipari vállalatoknál találhatsz állást. A műszaki rajzolók szabadúszóként is dolgozhatnak. Tapasztalatodtól és alapképzettségedtől függően lehetsz:
- Rajzoló: ez a munkakör a végleges rajzok sokszorosítását vagy elkészítését foglalja magában,
- Műszaki rajzoló: körülbelül 5 év tapasztalat után a műszaki rajzolói szakma részletes alkatrészrajzok készítésével jár,
- Tervező-rajzoló: ahhoz, hogy tervező-rajzolóvá válj legalább 10 éves tapasztalat szükséges. Ez a munkakör magában foglalja egy rajzolói csoport irányítását, valamint a projekt tervezése és megvalósítása során felmerülő problémák kezelését.
A műszaki rajzolónak képesnek kell lennie csapatban dolgozni. Munkája során alaposnak és pontosnak kell lennie. A rajztechnikák elsajátítása során fontos a tudományos beállítottság is.
A műszaki rajz nem művészeti szakma, de a rajzolás egyik alapvető formája, ami az iparosodás kezdete óta rohamosan fejlődött. Mi ennek a szakmának az előnye? Lehetővé teszi, hogy a legkülönbözőbb ágazatokban dolgozhass.
